Інтелектуальна електропроводка для розумного будинку

Коли будинок чи квартира перебуває на початковій стадії ремонту і господар квартири має бажання автоматизувати деякі процеси у власній оселі (управління освітленням , кліматом в будинку , його охорона і безпека , енергоефективність і так далі ) саме час подумати про інтелектуальну електропроводку.

На сам перед потрібно визначитись яку систему автоматизації розумного дому будемо встановлювати в квартирі чи будинку. По великому рахунку їх існує дві - провідна і бездротова. В залежності яку систему буде вибрано , буде прокладено відповідний тип електромережі.

Якщо ви обираєте провідну систему автоматизації , тоді потрібно розробити детальний проект електрифікації вашої оселі. Отже при провідній автоматизації використовують провода двох типів - силові і низьковольтні . Кожен з таких кабелів безпосередньо підключається до електрощитка .

Сенс провідної системи полягає в наступному: всі керуючі елементи розумного будинку - перемикачі, панелі управління, всілякі датчики і пристрої - пов'язані між собою єдиною провідною шиною . По цій шині вони віддають команди (сигнали, телеграми) виконавчих пристроїв (реле, актуаторами), які розташовані в щиті. Роль шини може виконувати спеціальний кабель, а іноді і звичайна вита пара.

Кожен з цих кабелів підключається до електричного щитка, в якому знаходяться модулі системи автоматизації. Сигнал від вимикача чи датчика по низьковольтному інформаційному проводу потрапляє на розташовані в щитку контролери. Вони обробляють цей сигнал і по другому (силовому або також сигнальному проводу) подають живлення або сигнал на електрообладнання (це може бути освітлення , котли опалення і різні виконавчі механізми ). Таким чином управління приладами в «розумній» системі відбувається опосередковано - через контролери. Їх логіку роботи можна запрограмувати за потрібним сценарієм , наприклад, щоб вмикати освітлення відразу, з затримкою або по сигналу від датчика. Так досягається необхідний рівень автоматизації.

Який би ви протокол (стандарт) провідної домашньої автоматизації ви б не обрали(KNX , CAN , RS-485 і так далі) , принципи прокладання інтелектуальної електропроводки - однаковий . Тому на початковій стадії ремонту оселі необхідно детально продумати план розміщення датчиків і інше електрообладнання провідного розумного дому , а краще порадитись з кваліфікованими спеціалістами у цій галузі , тому що таким чином побудувати систему автоматизації - завдання непросте тим більш не кваліфікованій людині .

Більш реальне завдання побудови системи автоматизації - це бездротова . Коли застосувати цей шлях , то не потрібно прокладати мережу низьковольтних сигнальних кабелів тому що інформація від датчиків до контролерів і виконавчих пристроїв передається радіосигналом . Але деякі особливості при такій системі все ж таки є при прокладанні електромережі вашому будинку чи квартирі . По перше в місцях розміщення розеток і вимикачів бажано вмонтовувати глибокі підрозетники (55 … 60 мм.) , тому що можливо там будуть розміщуватися різні розумні перемикачі , реле і так далі. Також більш логічно було би для монтажу електромережі оселі застосувати так звану без коробочну схему , тобто коли нема коробок розгалуження проводів. Вся комутація виконується в глибоких підрозетниках , а також у всі вимикачі атоматично закладається нульовий провід , який необхідний при встановленні різних розумних гаджетів. При такій системі завжди є доступ до різних ділянок електромережі . А далі для побудови мережі застосовують стандартний підхід як до звичайної.

Загальні вимоги прокладання електропроводки

Прокладка електропроводки в будинку або квартирі вимагає знання правил по розводці електропроводки, вміння читати і створювати схеми проводки, а також навичок з електромонтажу(знання правил і вимог - ДБН, ДСТУ, ПУЕ ).

Особливо слід звернути увагу на Правила улаштування електроустановок (скорочено ПУЕ). Цей документ прописує, що і як робити при роботі з електрообладнанням. І якщо ми хочемо прокласти електропроводку, то нам буде потрібно вивчити його, особливо ту частину, що відноситься до монтажу та вибору електрообладнання.

Етапи прокладання електропроводки в будинку:

перед тим як почати електромонтаж проводки в будинку, необхідно провести розрахунок усіх вузлів, на папері скласти схему електропроводки ;

накреслюємо лінії електропроводки на стінах і намічаємо точки освітлення, місця установки вимикачів і розеток.
підбір потрібних електромонтажних матеріалів, кабелів, проводів, захисної апаратури;
збирання і встановлення ввідного і розподільчого електрощита;
прокладка електропроводки;
встановлення коробок вимикачів і розеток;

Найпереше визначимо однофазне чи трьохфазне введення електроенергії. Однозначно, якщо є можливість то трьохфазне.

Переваги:

можливість рівномірного навантаження на мережу, перерозподіляючи завантаженість між фазами;
безпосереднє включення в мережу потужних трифазних електроспоживачів;
зниження номіналів струму у вхідній апаратурі захисту та перетину кабелю;

Недоліки:

напруга 380 вольт , отже більш ретельного підходу в питаннях електробезпеки;
більш складні ввідні і розподільчі щити , а значить - дорожчі;

Отже застосування трифазного вводу найбільш доцільно для великих будинків.

Для квартир в багатоповерхових будинках і невеликих будинках застосовують однофазне введення електроенергії.

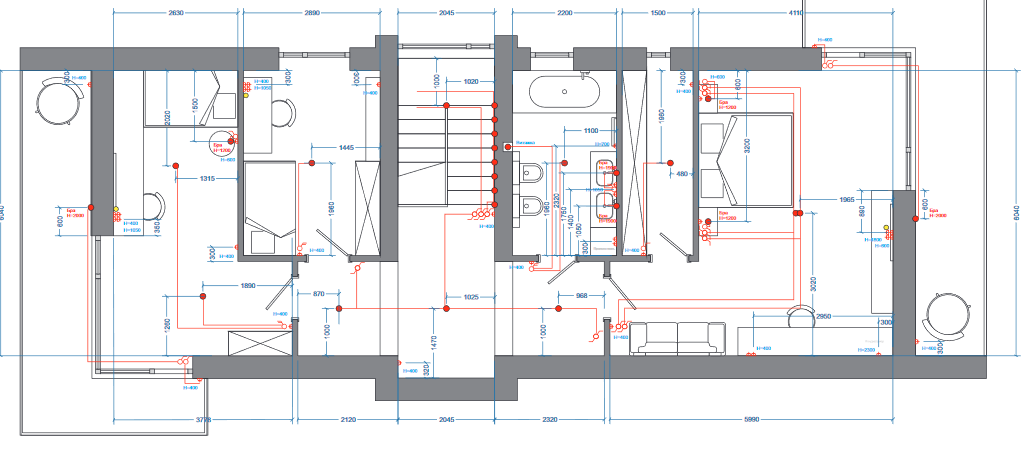

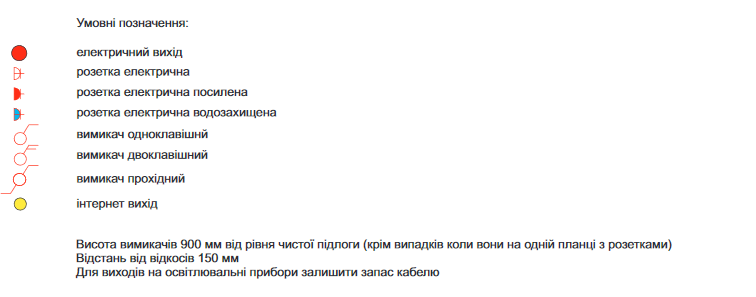

Сліюдуючий етап - створення проекту та схеми розводки. Створення схеми проводки - краще довірити досвідченим фахівцям. Якщо нема такої можливості то потрібно дотримуватися таких правил:

ввідні і розподільчі щити, розетки , вимикачі , розгалужуючі коробки повинні бути легкодоступні;
вимичі встановлюються на зручній висоті і при відкриті дверей не закривається доступ до них;
розетки також встановлюються на зручній висоті , но нежче 15 см. від підлоги;
кількість розеток залежить від дизайна будинка і місць встановленовлення електроприладів;
прокладка проводки всередині або зовні стін виконується тільки по вертикалі або горизонталі, а місце прокладки відображається на плані проводки;
дроти прокладаються на певній відстані від труб, перекриттів та іншого. Для горизонтальних вимагається відстань у 5 - 10 см від балок перекриття і карнизів і 15 см від стелі. Від підлоги висота становить 15 - 20 см. Вертикальні дроти розміщуються на відстані більше 10 см від краю отвору дверей або вікна. Відстань від газових труб має становити мінімум 40 см;
при прокладці зовнішньої або прихованої проводки необхідно стежити, щоб вона не стикалася з металевими частинами будівельних конструкцій;
при прокладці декількох паралельних проводів відстань між ними повинна бути мінімум 3 мм або кожен провід повинен бути захований в захисному коробі або гофрі;
розводка і з'єднання проводів виконується всередині спеціальних розподільчих коробках. Місця з'єднання ретельно ізолюються. З'єднання мідного і алюмінієвого проводу між собою строго заборонено;
заземлення і нульові дроти закріплюються до приладів болтовим з'єднанням;
транзит силових кабелів через санвузли заборонений;

Розбиваємо проводку на кілка груп(тобто кілка розеточних і освітлювальних ліній:

освітлення кухні, коридору та житлових кімнат;
освітлення туалету та ванної;
електропостачання розеток житлових кімнат та коридору;
електропостачання розеток кухні;
електропостачання розетки для електроплити;

Існують три способи розведення:

прихована проводка;
відкрита;
комбінована;

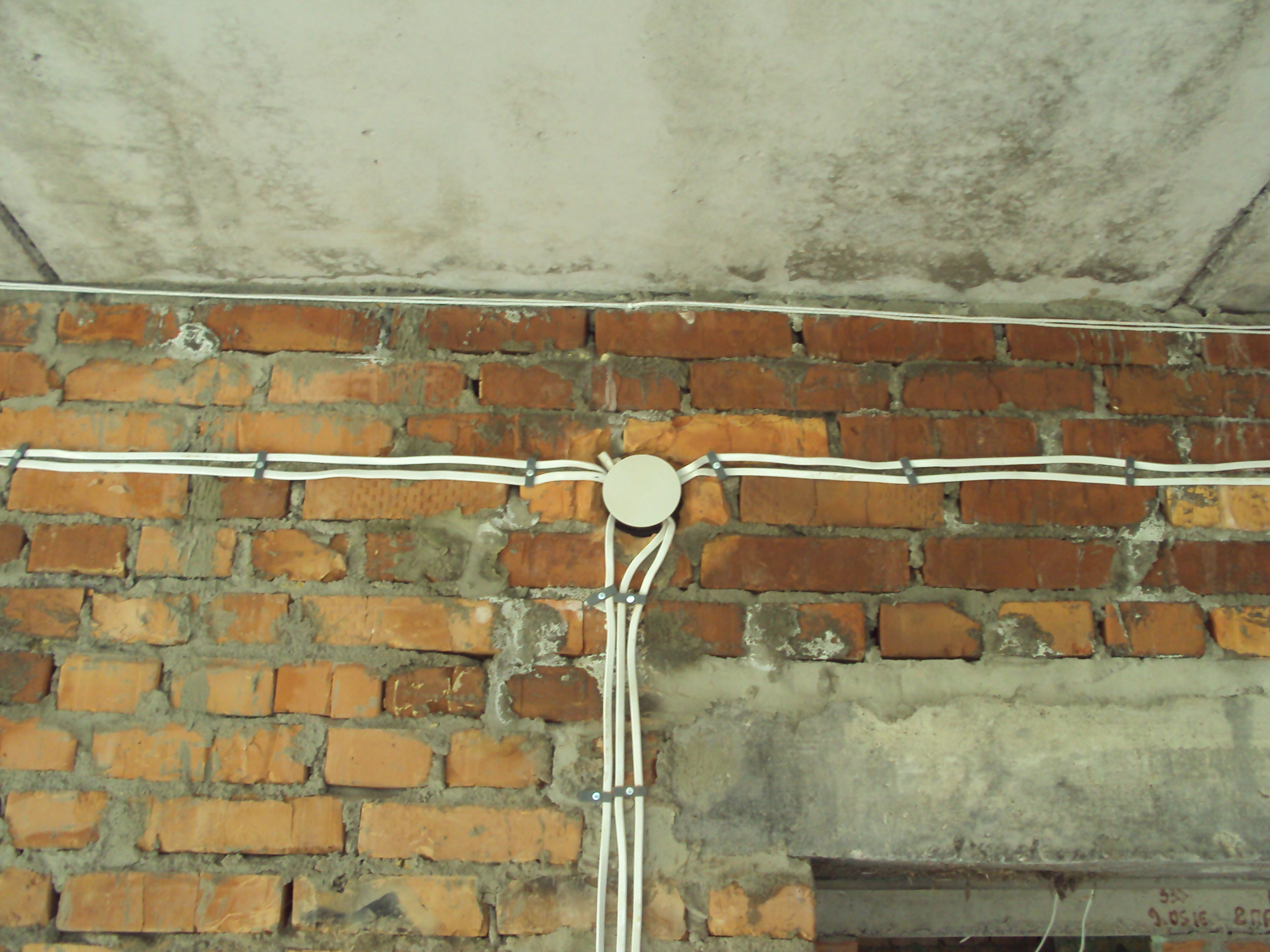

У житлових приміщеннях які є оштукатурені або ще ні як правило, використовується прихована проводка. Таке рішення проблеми передбачає прокладання в стінах штроб, куди і вкладається кабель. Якщо це цегляна стіна перед тим як має бути оштукатурена, то кабель прикріплюється спеціальним кріплення до стін. Після цього він ретельно ховається під шаром штукатурки або листів гіпсокартону. Виглядає естетично, але не зовсім зручно при ремонті або заміні. Проводка буває з коробками розгалуженя і без.
